轴承是现代工业机械设备中的核心零部件，它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度，在国家重大装备如工业母机、电力、重工装备等核心制造领域起着极为关键的作用，轴承的加工质量直接决定着重大装备和工业母机的性能和可靠性，因此在轴承的制造过程中需要对它进行严格的品质检验。
龙8仪器作为几何量仪器的专业厂家，公司生产的轮廓仪可为轴承行业提供一系列丰富的轮廓尺寸、粗糙度测量解决方案，今天小编就给大家介绍轮廓仪在轴承行业几个典型的应用。
1.轴承滚子凸度测量
滚子轴承使用在载荷比较大的场合，滚子在受载后，两端不可避免地存在存在应力集中现象（边缘效应），使轴承疲劳寿命大大降低，为克服这种边缘效应，实际应用中采用了凸度滚子，凸度质量对轴承寿命有着重要影响，使用龙8仪器SJ5718-P轮廓仪可以轻松测量轴承滚子凸度。
测量过程非常简单：
1.设置扫描起点、终点；
2.点击测量，测针扫描整个轴承滚子段；
3.点击凸度按钮，选取凸度直线度，自动得到凸度数值。
2.轴承沟道测量
轴承沟道指深沟球轴承或者角接触球轴承的滚动表面，通常为圆弧形横截面，其半径略大于滚珠半径，沟道一般分为圆弧型沟道、桃形沟道。
2.1 圆弧型沟道参数测量

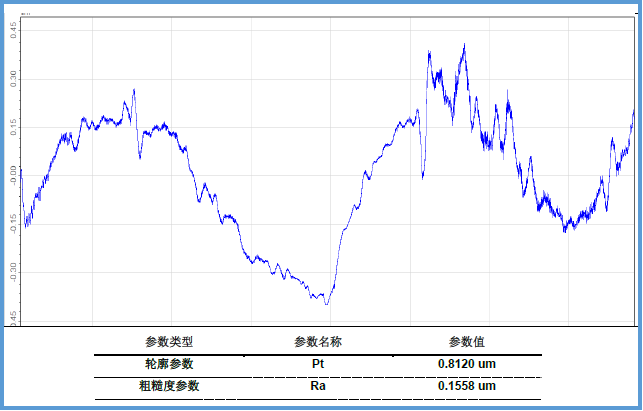

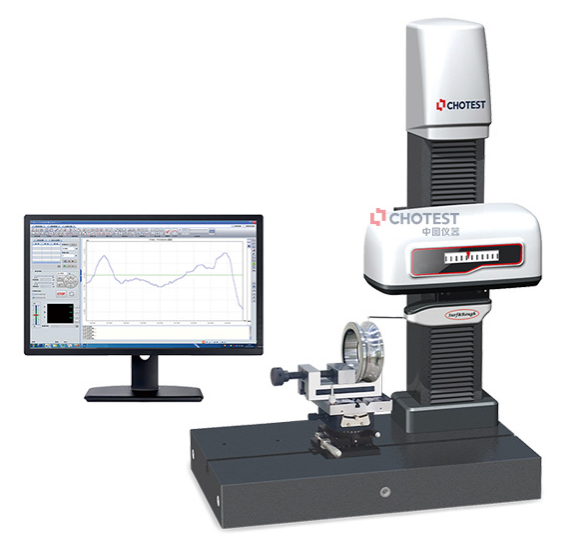

SJ5730高精度粗糙度轮廓测量一体机可用于大量程的轴承滚道深槽测量，一次扫描即可多段截取评价纳米级Ra粗糙度参数，及对应位置的轮廓微观Pt参数，Pt精度高达0.3微米。
2.2 桃形沟道参数测量

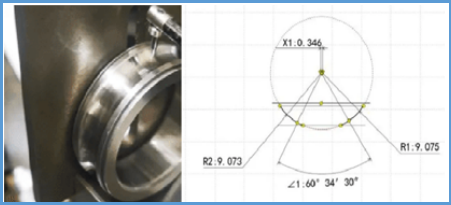

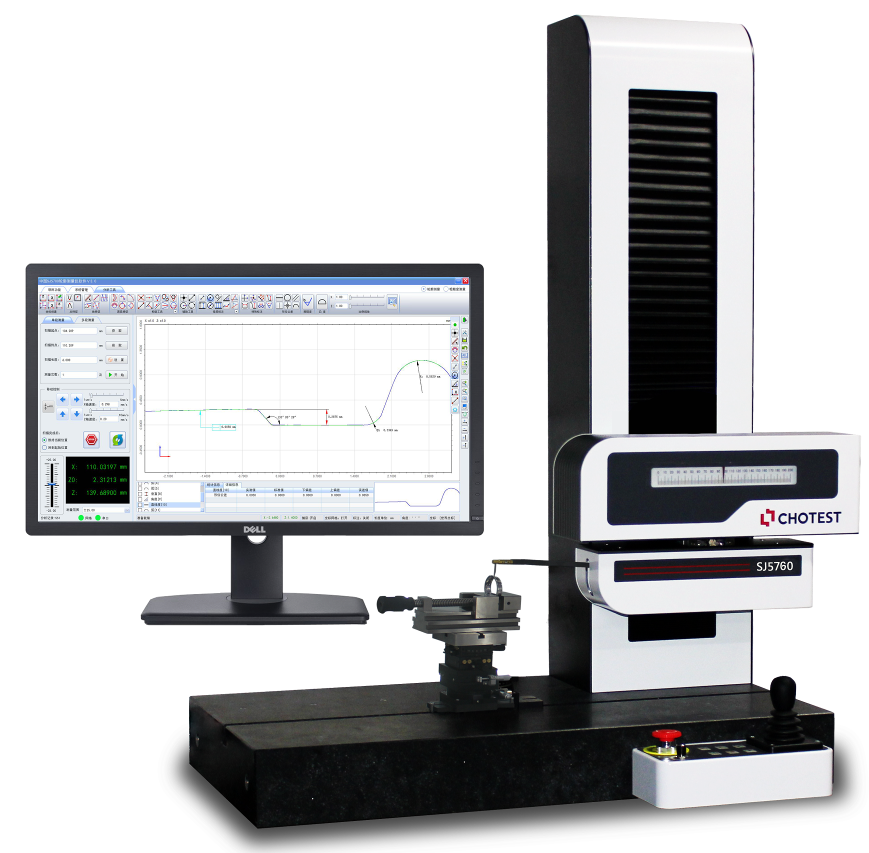

使用SJ5760-P大量程轮廓仪测量轴承桃形沟道接触角夹角、圆弧半径及中心距。
3.其他测量应用

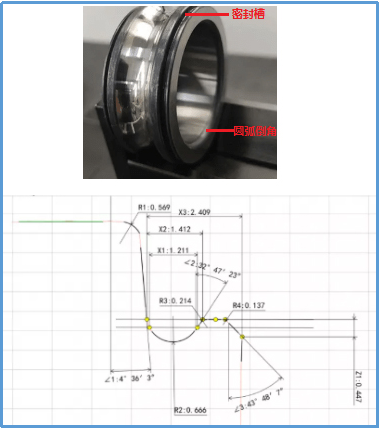

3.1 密封槽及轴承倒角测量

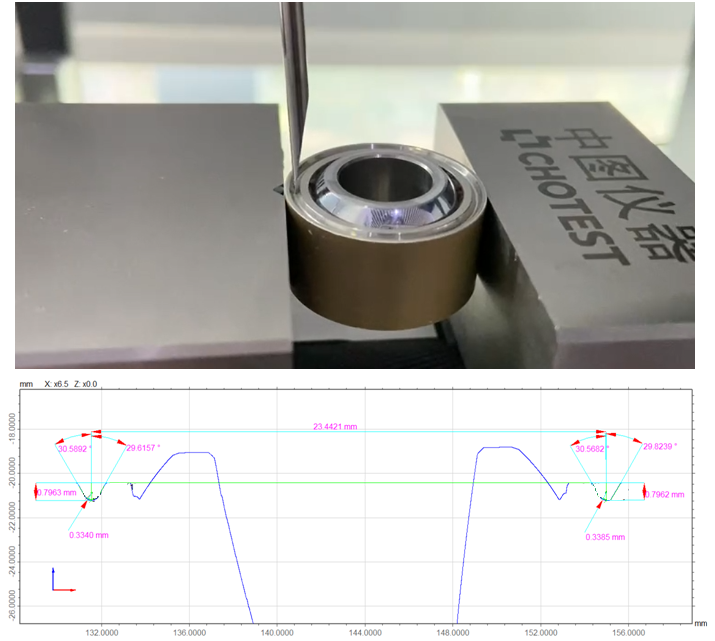

3.2 轴承平面沟道槽轮廓尺寸测量
轮廓仪在轴承行业应用还有很多，您有任何相关测量需求都可以给我们留言或拨打400-852-8988客服热线，我们会第一时间为您解答。
