2023-12-01
随着新能源汽车、5G、可穿戴电子设备、手机通讯设备等产业快速发展，PCB产业从量价取胜时代步入到以高品质和高技术推动的全新时代。针对市场日益增长的高品质、高效率的检测需求，龙8仪器推出了一款针对PCB外形尺寸全检的神器-VX9000系列光学扫描成像测量机，获得了客户的广泛认可和一致好评。
VX9000系列光学扫描成像测量机以光学成像测量系统为基础，配合高精度运动机构和花岗岩龙门式底座，实现了测量精度、速度、稳定的完美结合；结合高精度图像分析算法，并融入闪测原理，在测量范围内，任意摆放工件位置、方向、角度，仪器都可自动定位测量对象、匹配模板、测量评价、报表生成，真正实现快速精准测量。
VX9000系列光学扫描成像测量机功能十分强大，可实现各种二维、三维尺寸快速高效测量。
二维尺寸测量：
1）PCB的外形长宽、孔径（圆孔、方孔、异形孔）、孔到孔的距离、孔到边（线）的距离、槽宽、槽长、圆弧、角度等。
2）焊盘的长宽、焊盘到焊盘的距离、焊盘到边（线）的距离、焊盘到孔的距离、焊环大小、焊盘中心线位置等。
3）板上线宽、线长、线距等。
4）金手指的长宽、金手指的间距、金手指到边的距离、金手指到孔的距离、金手指中心线位置等。

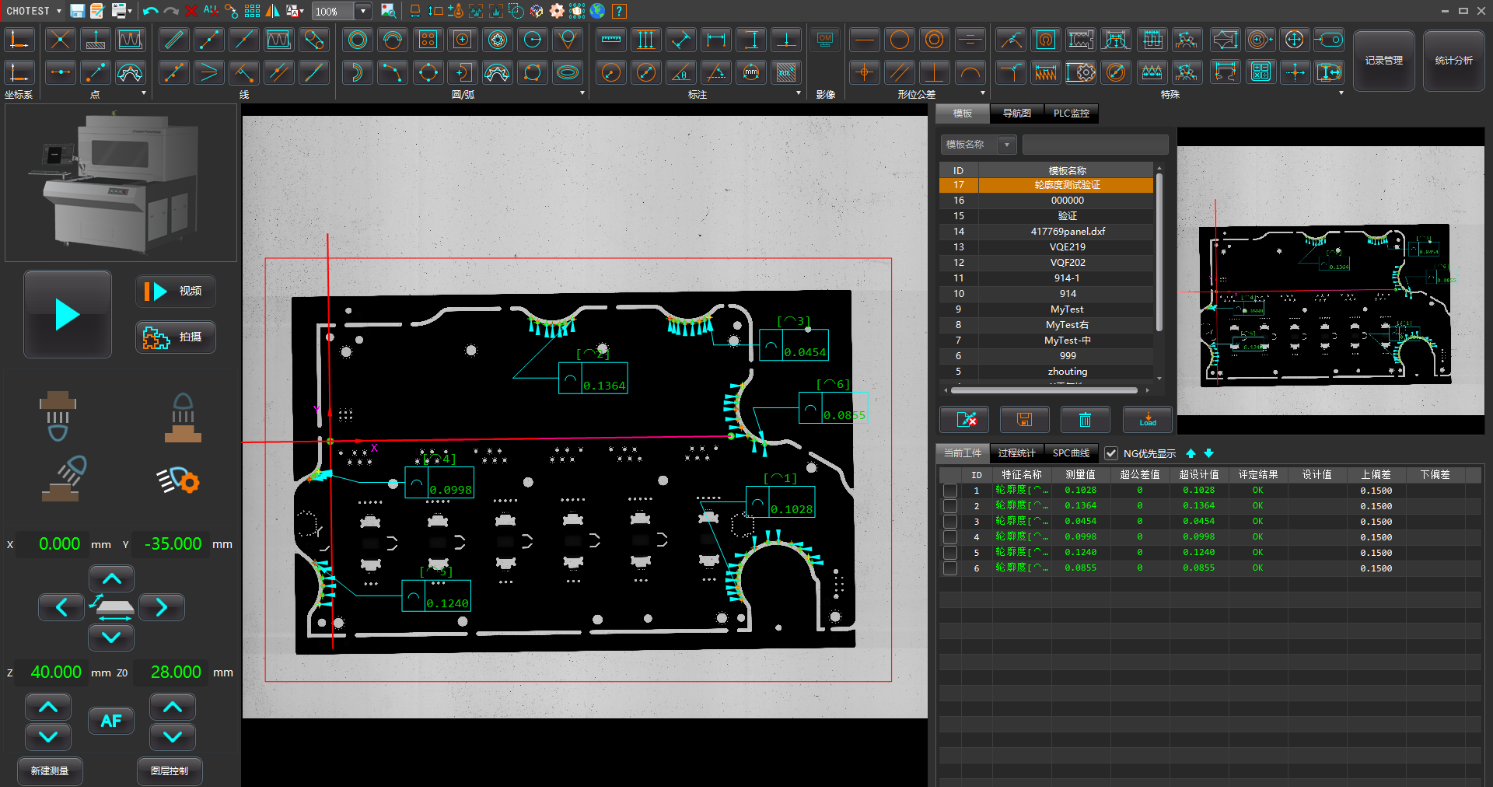

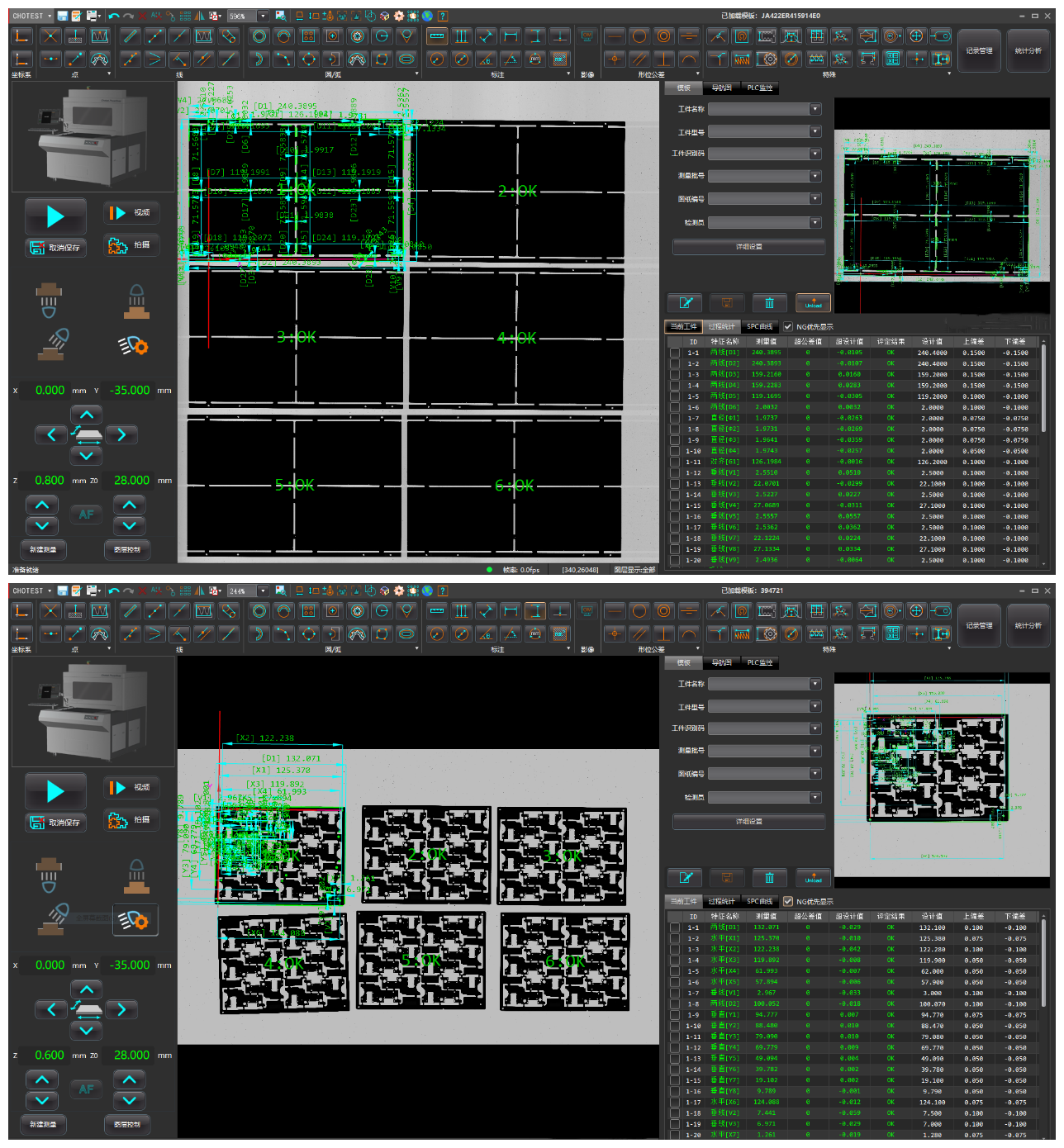

各类pcb二维尺寸测量
三维尺寸测量（选配）

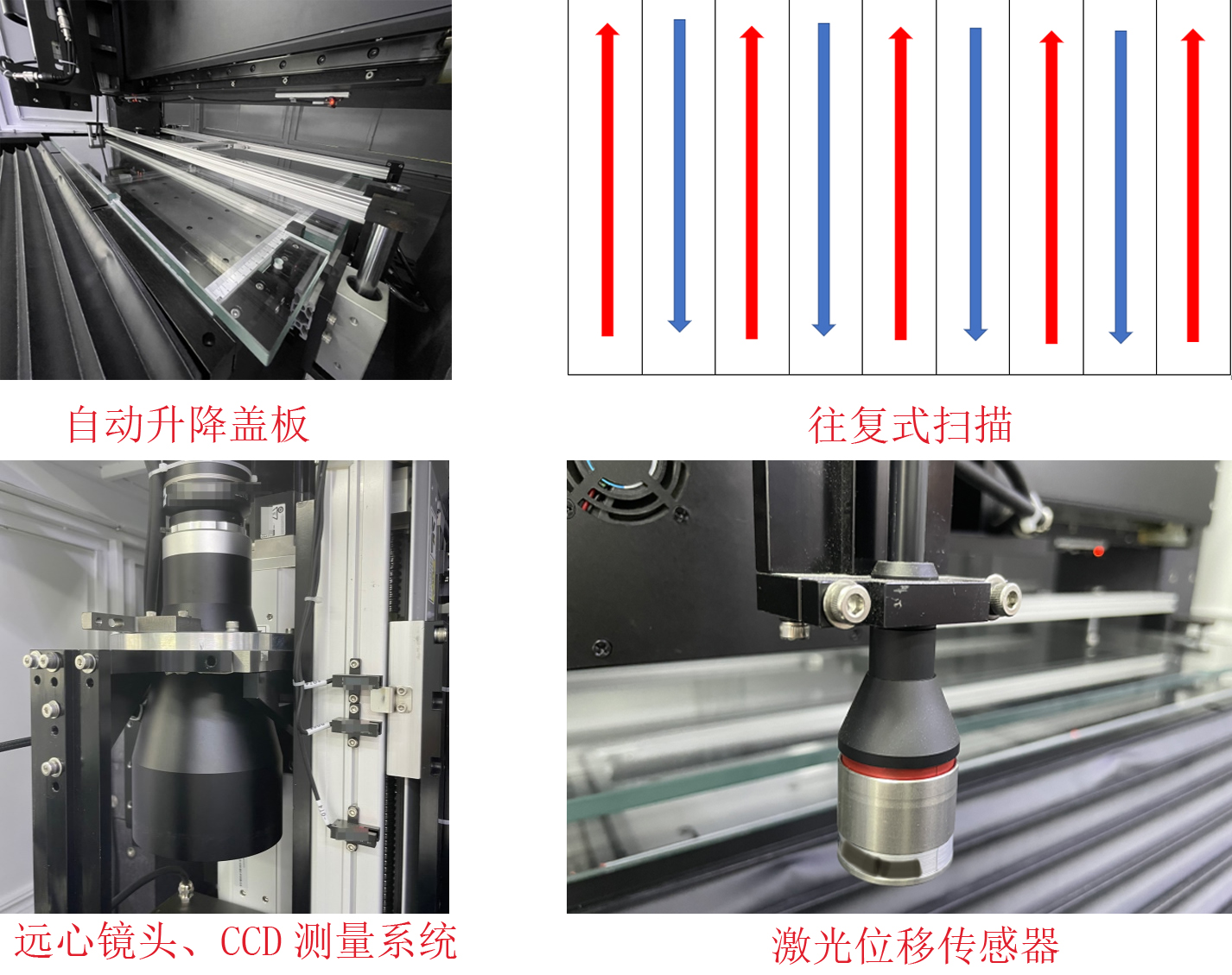

加装激光传感器后，可实现3D测量，包括：
1）板子厚度、平面度等；
2）焊盘在板子上的高度、焊盘与焊盘直接的高度差、埋铜高度、孔的深度等；
3）轮廓度等。

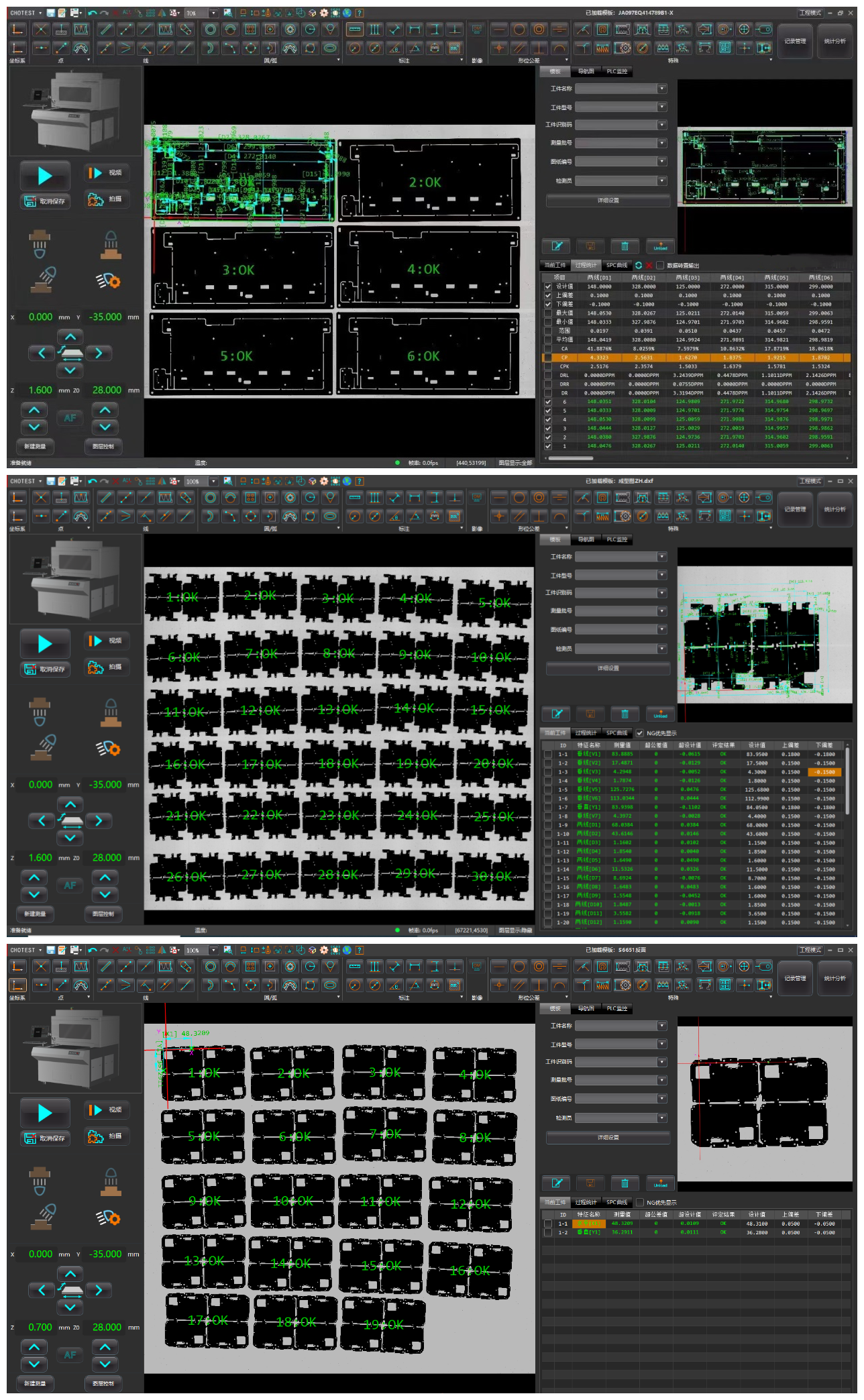

新能源汽车pcb轮廓度测量
面阵变焦光学测量系统（选配）：提高测量精度，单视场测量精度可达：±2.0μm。
