    浅析使用SJ5100高精度光栅测长机测量轴承滚道直径

    2017-09-05

    　　轴承是机械设备中一种重要的零部件，在轴系中起固定支撑和减少摩擦的作用。按运动元件摩擦性质的不同，轴承分为滚动轴承和滑动轴承两大类。滚动轴承一般由外圈、内圈、滚动体和保持架四部分组成。

    　　深沟球轴承是最具代表性的滚动轴承，摩擦系数小，极限转速高，结构简单，制造成本低，尺寸范围和形式变化多样，应用于精密仪表、低噪音电机、汽车、摩托车及一般机械行业，是机械工业中使用最为广泛的轴承。

    　　龙8仪器自主研发生产的SJ5100高精度光栅测长机可以检测深沟球轴承的内径d、外径D以及内外圈的滚道直径。SJ5100高精度光栅测长机有两种方法来测量轴承内外圈的滚道直径。

    方法一：T型双球法（以测量外圈滚道直径为例）

    测量步骤：

    1. 借助水平仪调平五轴工作台；
    2. 用标准环规标定T型测球的测头常数C；



    C=量规值-（极大值-极小值）

    1. 安装被测套圈，直接放置于五轴工作台上，用弹性压片固定；

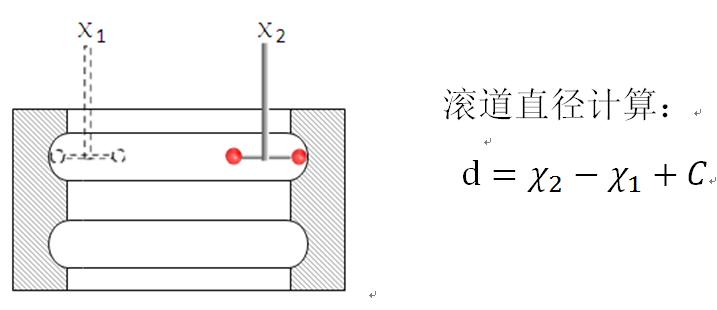

    2. 找拐点，采样；

    1. 如需测量另外一个滚道直径，则将测球移动到测量位置，重复Step4步骤；
    2. 输出报表。





    圆角矩形: 分析

    * ◆该方法适用于较薄的轴承套圈；

    * ◆测力0.3N和0.5N可调；

    * ◆测球直径可选，测量范围广。

     ◆该方法既可以测量外圈滚道直径，也可以测量内圈滚道直径。

    方法二：双钩法（以测量外圈滚道直径为例）

    测量步骤：

    1. 借助水平仪调平五轴工作台；
    2. 使用标准环规预设；

    测量标准环规，找好拐点后，将标准环规真值预设入X光栅值；

    1. 安装被测套圈，直接放置于五轴工作台上，用弹性压片固定；
    2. 找拐点，采样；

    1. 如需测量另外一个滚道直径，则将双钩移动到测量位置，重复Step4步骤；
    2. 输出报表。



















    圆角矩形: 分析

     ◆该方法较方法一测量速度快；

    * ◆测力1N~10N可调；

    * ◆双钩仅能测量外圈滚道，内圈滚道使用测帽测量，如下图所示，双球对接清零后，安装被测内圈滚道，接触、找拐点、采样，即完成测量。





    测量实例：

    　　SJ5100高精度光栅测长机测量软件系统内置了国标、ISO、BS、ANSI、DIN、JIS等各行各业的标准，累积达100多份，目前还在持续更新中。客户还可以在客户数据库中自定义标准。软件界面采用向导式操作设计，初学者非常容易掌握。

    　　SJ5100高精度光栅测长机可以检测圆柱类螺纹规、圆锥类螺纹规、光面规、量块、针规、校对杆、卡规、塞尺、花键、齿轮等各种量具、量规和工件，通用性强。采用国际领先的高精度光栅测量系统、精密研磨导轨、特殊材料制作的高刚性、无变形的测杆，测量精度高，性能稳定。
